產品名稱：低價出售LL-I、LL-II料流檢測裝置
產品型號：LL-I、LL-II
所屬類別：料流開關 > 料流檢測裝置
發布時間：2019-06-04
已獲點擊：68
詳細說明
低價出售LL-I、LL-II料流檢測裝置
概述：
本機用于膠帶輸送機輸送物料的檢測，可發出有載信號。如有灑水裝置連接，可實現對物料的自動灑水功能。本裝置也可適用于對向運行的膠帶機。
技術參數：
●環境溫度：-30℃~70℃ 相對濕度不大于85%
●動作角度（雙向）：±20° 觸點數量：一常開一常閉
●觸點容量：U--380VAC Max I--5A Max
●防護等級：IP -55 可靠性：106次
LL-A、LL-B、LL-I、LL-II 料流檢測裝置
結構特點：
●對于膠帶較寬、帶速較高時采用門式支架安裝，
●如膠帶較窄、帶速較低時可采用單臂式支架
●采用鏈球與物料接觸，減小了物料對檢測器的直接沖擊，LLJ-A、LLJ-B型料流檢測器采用微動開關，輸出狀態設有常閉節點二個，常開節點二個。用戶可根據需要進行安裝，適用于不同的角度檢測。當膠帶運輸機空載運動時，觸板于靜止?fàn)顟B(tài)，并垂直于膠帶面。當膠帶機有載時(包括逆向)，該機的觸板被物料推動而偏轉。當轉角度大干20’時，檢測器行程開關轉換。用戶可將其接至控制室內，以便檢測輸送機現場的輸送狀態，也可將其與自動灑水裝置配套使用，實現有料時自動灑水功能。配置地址編碼終端器，可實現料流數據信號遠距離控制管理。LLJ-A料流開關適用于煤礦、碼頭，電力、冶金建材，化工等行業輸送散料用帶式輸送機。，延長了使用壽命
●若選用單臂式支架，料流開關工作原理：料流開關該檢測裝置采用負荷式檢測，當膠帶上有物料時由于物料重量的作用使皮帶有相應的下沉量，當皮帶下沉?xí)r把檢測器頂部的托輥壓下，帶動內部感應部件移動使接近開關工作，給出一開關量，實現其檢測。料流開關安裝在上行膠帶下面，選擇膠帶有物料時下沉量比較大的地方，最好在兩個托輥之間，不要安裝在出料口附近。在沒有物料時使觸輪與膠帶剛好接觸。，橫梁在箭頭指向外斷開，橫梁與支臂交接處加儀斜拉鋼，如圖中虛線所示
工作原理：
●Ⅰ型料流檢測裝置采用下垂鏈球與物料接觸的 檢測方式。當膠帶運 送物料時，物料推動球并帶擺臂向一側偏移，若偏移角度大于20°時，內部開關動作，輸出一組開關信號。

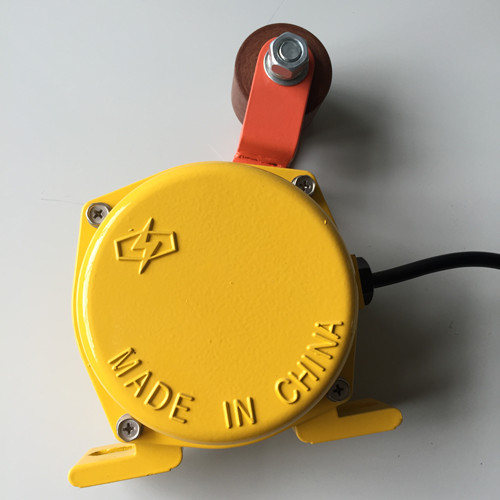

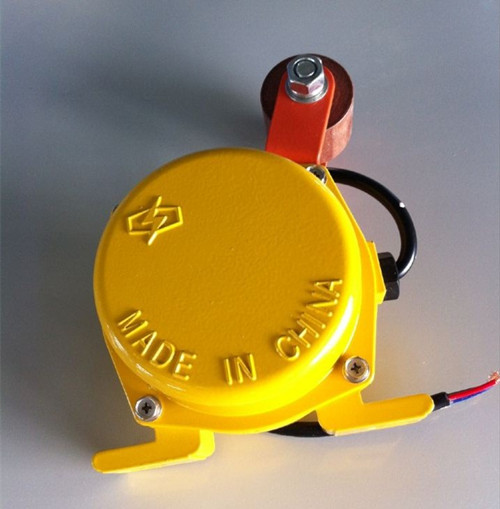

●Ⅱ型采用有載式檢測。運行中的膠帶加載后，膠帶下沉，安裝在膠帶下面的檢測觸輪受壓并通過杠桿傳動使機內行程開關動作，輸出信號，實現了檢測功能。
安裝調整：
●采用門式支架安裝，LLJ-A、LLJ-B型料流檢測器采用微動開關，輸出狀態設有常閉節點二個，常開節點二個。用戶可根據需要進行安裝，適用于不同的角度檢測。當膠帶運輸機空載運動時，觸板于靜止?fàn)顟B(tài)，并垂直于膠帶面。當膠帶機有載時(包括逆向)，該機的觸板被物料推動而偏轉。當轉角度大干20’時，檢測器行程開關轉換。用戶可將其接至控制室內，以便檢測輸送機現場的輸送狀態，也可將其與自動灑水裝置配套使用，實現有料時自動灑水功能。配置地址編碼終端器，可實現料流數據信號遠距離控制管理。LLJ-A料流開關適用于煤礦、碼頭，電力、冶金建材，化工等行業輸送散料用帶式輸送機。，將檢測頭固定于橫梁上。
●鏈球高度可視現場情況確定。
●本裝置開關轉換角度為20°，對有傾角的膠帶機可適當調整安裝角度。
●對于單臂式安裝可參照門式安裝方式。
●ii型安裝在膠帶下而且下沉量的部位。
●無載荷時，膠帶與觸輪保持接觸。
定期清除積塵，保持觸輪動作靈活自如。
LL-I、LL-II 料流檢測裝置、料流開關
急停開關_CE3T-10R-02_ABB
料位開關_電容式_CTS-DFK-H-B-A-400
接近開關E2E-X10ME1
限位開關JM30A3-20Z/PK
接近開關LJ30A3-15-Z/BX
接近開關|TL-N20MY1 U:90-250VAC SN:20mm
雙向拉繩開關NST2-II(手動復位）
磁性開關|CS1-U|DC/AC5-240V 100MA10W
YME-10460-2AB撕裂開關
，料流開關產品特點：1．安裝于上皮帶下面，不接觸物料不接觸皮帶、無磨損、不怕灰塵不怕水、經久耐用。2．料流開關觸摸操作，自動標定，工作狀態有LE指示。3．料流開關可選擇加接VT型測速傳感器：不接入測速傳感器時，用于檢測皮帶上有無物料。有料時，指示燈為綠色，同時料流開關呈現出接通狀態（或輸出低電平）；無料時，指示燈為紅色，同時料流開關呈現出斷開狀態（或輸出高電平）。料流開關接入測速傳感器時，用于檢測皮帶上有無物料流量。有料時指示燈為綠色，無料時指示燈為紅色，運行時指示燈閃爍。料流開關有料且運行時，綠色閃爍，料流開關呈現出接通狀態（或輸出低電平）；否則，料流開關呈現出斷開狀態（或輸出高電平）。4、料流開關具有斷電存儲功能。傳真：0537-2228358
