防爆兩級跑偏開關BKPT1-25-35外殼鑄鋁制造，內部采用進口元件，具有EXI的防爆性能，可以置放于任何惡劣環境中。由于BKPT1-25-35防爆兩級跑偏開關使用環境特殊，在使用半年后要進行一次維修。
【詳細說明】
防爆兩級跑偏開關BKPT1-25-35外殼鑄鋁制造，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，內部采用進口元件，具有EXI的防爆性能，可以置放于任何惡劣環境中。由于BKPT1-25-35防爆兩級跑偏開關使用環境特殊，在使用半年后要進行一次維修。
兩級跑偏開關概述
防爆兩級跑偏開關BKPT1-25-35是安裝在易爆環境下的皮帶運輸系統常用跑偏， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，的預防皮帶跑偏造成物料溢出等故障。BKPT1-25-35防爆兩級跑偏開關外殼鑄鋁制造，內部采用進口元件，具有EXI的防爆性能，可以置放于任何惡劣環境中。由于BKPT1-25-35防爆兩級跑偏開關使用環境特殊，在使用半年后要進行一次維修。檢查緊固螺釘是否松動現象，立棍是否 轉動靈活，并清理積塵。
BKPT1型防爆兩級跑偏開關型號：
防爆兩級跑偏開關BKPT1-10-45
防爆兩級跑偏開關BKPT1-12-30
工作原理
當運行中的膠帶發生跑偏時，膠帶邊緣帶支立輥旋轉并擠壓立輥使之傾斜， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，若立輥傾斜大于動作角度時，立即發出一組開關信號，如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號，兩組開關信號可分別用于告警或停機，膠帶機恢復正常運行后，立輥自動復位。
結構特點
BKPT1型防爆兩級跑偏開關采用鋁合金壓鑄殼體，強度高，重量輕；外殼防護等級達IP67，可以在惡劣環境中長期工作；機內采用進口元件，觸點容量大，動作靈敏、可靠。
BKPT1-10-45防爆兩級跑偏開關使用與安裝
將跑偏開關固定在支架上，然后在膠帶機架上；立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離為L=50 100 mm;膠帶位于立輥下端1/3處；每50M膠帶可安裝跑偏開關一對。

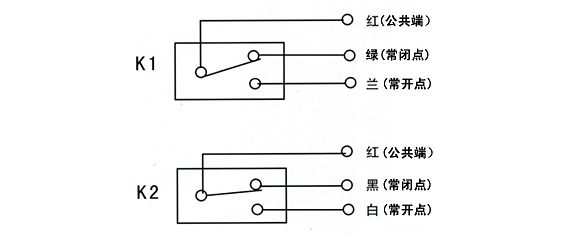

接線方式
BKPT1-10-45防爆兩級跑偏開關出廠時已配長度為1.0米電纜線，接線方式參照標牌所標線色。
BKPT1-10-45防爆兩級跑偏開關技術參數：
型號/參數
動作
角度
極限
角度
觸電數量
觸點
容量
防護
等級
復位
方式
可靠性
重量（KG）
二級
常開
常閉
BKPT1-12-30
12?
30?
70?
2
2
AC380V
IP67
自動
>10?
3..5
BKPT1-10-45
10?
45?
BKPT1-25-35
25?
35?

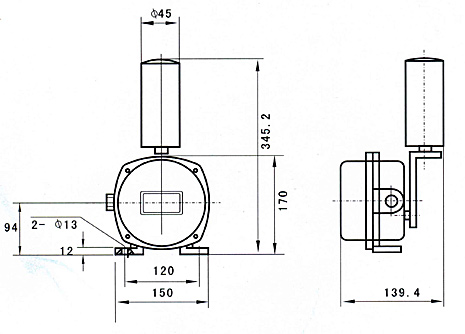

BKPT1-12-30防爆兩級跑偏開關外形及安裝尺寸圖解：
