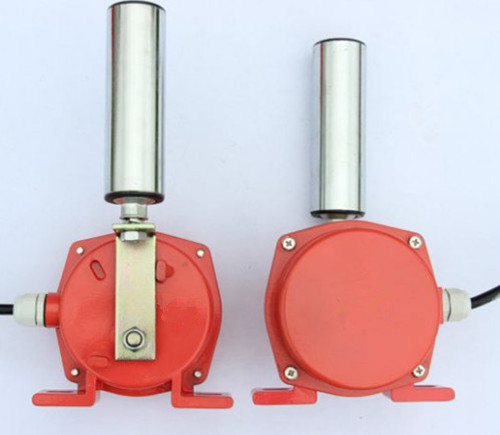

HFKPT1-12-30皮帶跑偏檢測裝置【跑偏開關】自動跑偏開關結構特點：
1．兩級跑偏開關采用鋁合金鑄造殼體、強度高、重量輕。2．外殼防護等級達到IP65，可在惡劣環境下長期工作。
3．兩級跑偏開關動作靈敏、穩定性高、性能可靠
【詳細說明】
皮帶機兩級跑偏開關適用于皮帶輸送機，兩級跑偏開關能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出警示信號以及進一步的自動停車。
HFKPT1-12-30跑偏開關能及時的保護設備、避免事故擴大化，達到保障生產、保護設備的目的。另外由于兩級跑偏開關信號可發送至控制系統，方便實現工廠自動化控制，因此兩級跑偏開關又可達到減員增效，集中控制，利于生產與調度的目的。HFKPT1 跑偏開關工作原理
HFKPT1-12-30皮帶跑偏檢測裝置【跑偏開關】
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機尾端部1~3m的地方。兩級跑偏開關當皮帶跑偏時，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，兩級跑偏開關皮帶邊緣壓向檔輪，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，迫使檔輪偏轉，使限位開關動作。兩級跑偏開關為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
手動跑偏開關技術參數：
1.使用環境條件
a.環境溫度：-30℃~70℃
b.相對濕度不大于85
2. 主要參數見下表 型 號 兩級跑偏開關動作角度 極限角度 輸出方式 負載 電流 復位方式 可靠性 重量（Kg） 二級 常開 常閉 HFKPT1-12-30 12? 30? 70? 1 1 自動復位 ≥106次 2.5 HFKPT1-10-45 10? 45? 70? 1 1 HFKPT1-20-35 20? 35? 70? 1 1
HFKPT1-12-30皮帶跑偏檢測裝置【跑偏開關】結構特點：
1．兩級跑偏開關采用鋁合金鑄造殼體、強度高、重量輕。
2．外殼防護等級達到IP65，可在惡劣環境下長期工作。
3．兩級跑偏開關動作靈敏、穩定性高、性能可靠 。
兩級跑偏開關工作原理 當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，兩級跑偏開關發出停機信號。
HFKPT1-12-30安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，兩級跑偏開關參考應用單位工藝要求，同時要考慮皮帶與擋輪的間距和推力，兩級跑偏開關建議皮帶與檔輪間的安裝距離為120-160mm（詳見安裝示意圖）。
3、安裝距離：兩級跑偏開關建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是警示信號，3、4為常閉接點是二級停機信號。
HFKPT1-12-30注意事項
1、兩級跑偏開關檔輪與皮帶保持垂直。
2、建議兩級跑偏開關擋輪與皮帶邊緣距離保持120-160mm。
3、兩級跑偏開關底座固定牢固。2015生產兩級跑偏開關,兩級跑偏開關,10年技術經驗, 兩級跑偏開關品質保證.多項技術,技術ling先.咨詢兩級跑偏開關：
HFKPT1-12-30
兩級跑偏開關
HFKPT1系列兩級跑偏開關概述 礦業輸送跑偏開關系我公司組織科研人員開發研制的新一代產品，兩級跑偏開關可用于輸送機膠帶跑偏的檢測，兩級跑偏開關防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。兩級跑偏開關由于安裝方便、開關性能可靠，在輸送機膠帶中廣泛應用。兩級跑偏開關KPT1-20-35、跑偏開關HFKPT1-20-35 用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出警示或停機信號，兩級跑偏開關可的防止由皮帶跑偏而產生的事故。輸送設備跑偏開關是實現膠帶機控制的自動警示和停機的保護裝置。
